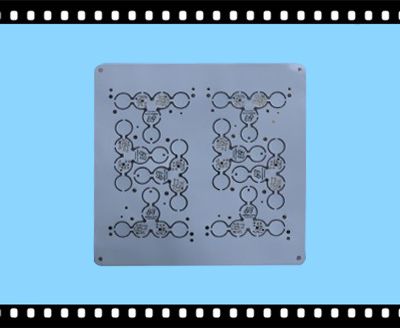

2L Alu 0,2mm 155,02 x155.02

2L Alu 0,2mm 155,02 x155.02
Beschreibung

Schicht: 2L

Grundmaterial: Alu

Plattendicke: 0,2 mm

Gebindegröße: 155,02 x155.02 mm

Min Lochgröße: 0.2mm

Panel Größe: 155,02 x 155,02 mm

Insgesamt Holes: /

Kupfer OZ: 2OZ

Siebdruck: Schwarz

Min Loch Kupferdicke: 20um

Oberflächenveredelung: ENIG Stärke

Lötstopplack: Weiß





Feature

1. Oberflächenmontagetechnik annehmen (SMT);


2. Hochwirksame Behandlung der thermischen Diffusion in EukalyptusölSchaltungsdesign;


3. Reduzieren der Betriebstemperatur des Produkts, die Verbesserung der Leistungsdichte und die Zuverlässigkeit des Produkts, und die Lebensdauer des Produkts erstreckt;


Reduzieren Produktvolumen und Hardware 4. und Montagekosten;


5. Setzen Sie fragile Keramiksubstrat für eine bessere mechanische Beständigkeit.



Aluminium Basiskupferstruktur

PCBAluminium Basiskupferplattierte Platte ist eine Art von Metall-Leiterplattenmaterial, das aus Kupferfolie, Wärmedämmschicht und Grundplatte aus Metall besteht. Seine Struktur ist in drei Schichten unterteilt:


Cireuitl.Layer Leitungsschicht: Kupfer plattierte Platte entspricht gewöhnlichen PCB, Zeile Dicke der Kupferfolie LOZ bis 10 Unzen


Dielcctric Schicht Isolierung: Die Isolationsschicht ist eine Schicht mit niedriger thermischem Widerstand Wärmedämmung material.Thickness: 0,003 „bis 0,006“ Zoll ist die Kerntechnologie von mit Aluminium beschichteten Kupferplatte, die durch UL zertifiziert wurde.


Basisschichtsubstrat: Metallsubstrat, in der Regel Aluminium oder optional copper.Aluminum Basis Kupfer plattierte Platte und traditionelles Epoxy-Glasgewebe-Laminat.


PCB Aluminiumsubstrat besteht aus Schaltungsschicht, Wärmedämmschicht und Metall base.Circuit Schicht (das heißt, die Kupferfolie) in der Regel nach der gedruckten Schaltung gebildet Ätzen machen Komponententeile verbunden sind, die unter normalen Umständen die Schaltungsschicht mit einer Menge von aktuellen -tragende Kapazität sollte so verwenden dicke Kupferfolie und den Dicke der allgemeinen 35 Mikrometer bis 280 Mikrometer; Wärmedämmschicht die Kern Aluminiumplatte PCB-Technologie ist, wird es in der Regel von speziellen Keramiken spezielle Polymere füllt aus, ist der Wärmewiderstand klein , viskoelastische kann gute, hat die Fähigkeit der thermischen Alterung, die Lage, mechanische und thermische Belastungen zu widerstehen.


T - 101 T - 111 T - 112 T - 113 T - 114 und T - 200 T - 300, T - 400 T - 500 T - 600 und andere Hochleistungs PCB Aluminiumplatte Wärmeisolierschicht diese Technologie ist unter Verwendung, hat die extrem gute Wärmeleitfähigkeit und elektrische Isolationseigenschaften von hoher Festigkeit, Metall-Basisaluminiumplatte Stützkomponenten ist, erfordert eine hohe Wärmeleitfähigkeit, in der Regel Aluminium-Platte ist, kann auch Kupfer verwenden (Kupferplatte kann eine bessere thermische Leitfähigkeit bereitzustellen) , geeignet zum Bohren, Stanzen und Scheren und Schneiden und andere konventionelle mechanische processing.Compared mit anderen Materialien, hat PCB unvergleichbar advantages.Suitable für SMT auf Leistungsmodul surface.No Heizkörper Montag stark verringertes Volumen, ausgezeichnete Wärmeableitungswirkung, gute Isolierleistung und mechanische Leistung.



Aluminiumsubstrat Verwendung

1. Audio-Ausstattung: Eingang, Ausgang Verstärker, Balance-Verstärker, Audio-Verstärker, Vorverstärker, Leistungsverstärker usw.


2. Energietechnik: Schaltregler `DC / AC-Wandler` SW-Regler usw.


3. Kommunikation elektronischer Ausrüstung: Hochfrequenzerhöhung `` Filterung elektrische Übertragungsschaltung.


4. Büroautomationsausrüstung: Motorantrieb etc.


5. Auto: elektronischer Regler `` Zünder Leistungsregler usw.


6. Computer: CPU-Platine `` Floppy-Laufwerk Stromversorgungseinrichtung usw.


7. Leistungsmodul: Wechselrichter `` feste Relaisgleichrichterbrücke usw.

8. Lampen und Laternen Lichtdekoration: mit dem promotion und die Förderung von Energiesparlampen, angewandt das Aluminiumsubstrat zuLED-Lampenauch weit verbreitet ist.

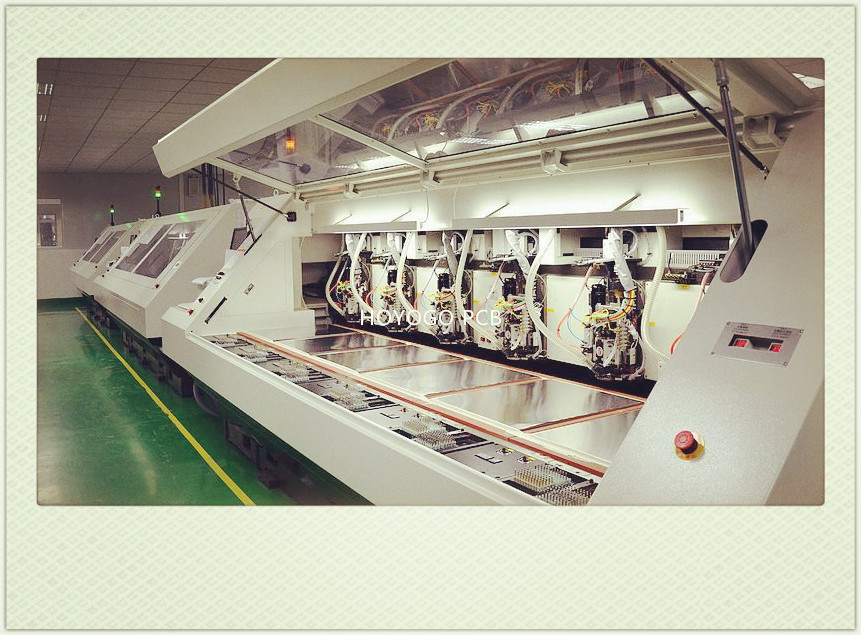

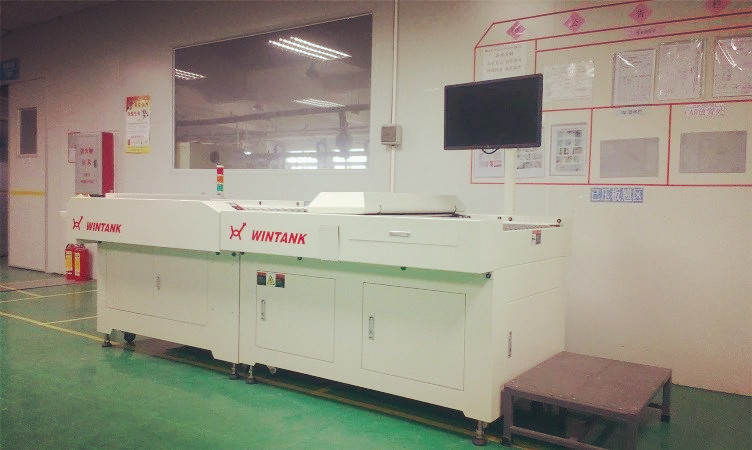

HOYOGO Factory.jpgcomputer.jpgHole Checking Machine.jpg
