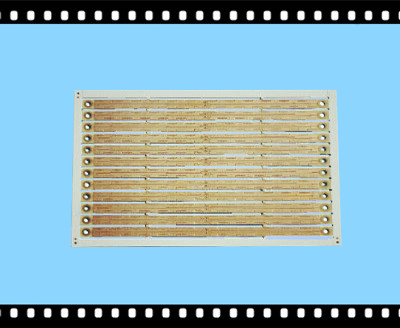

Schicht: 2
Base Materia: FR4 CTI175
Plattendicke: 0,3 mm
Einheit Größe: 10x218mm
W / S: 11,8 / 7,9
Kupfer OZ: 52.9um
Oberflächenveredelung: ENIG Stärke
Lötstopplack: Weiß
Unsere Firma kann für 15%, eine Rabatt Gewährleistung der Qualitätssicherung aus folgenden Gründen einen massiven, um mit Kostenreduktion bieten.
1. Wir sind spezialisiert auf HerstellungPCB1-28 Schichten, Flex-PCB, R-Flexible Leiterplatte, AluminiumPCBHDIPCBfür großvolumige
2. Unsere Fabrik liegt in Qingyuan, eine Stadt im Norden von Guangdong, die Low-Cost-Arbeits, Wasser und elektronischer Energie kann viele Produktionskosten sparen.

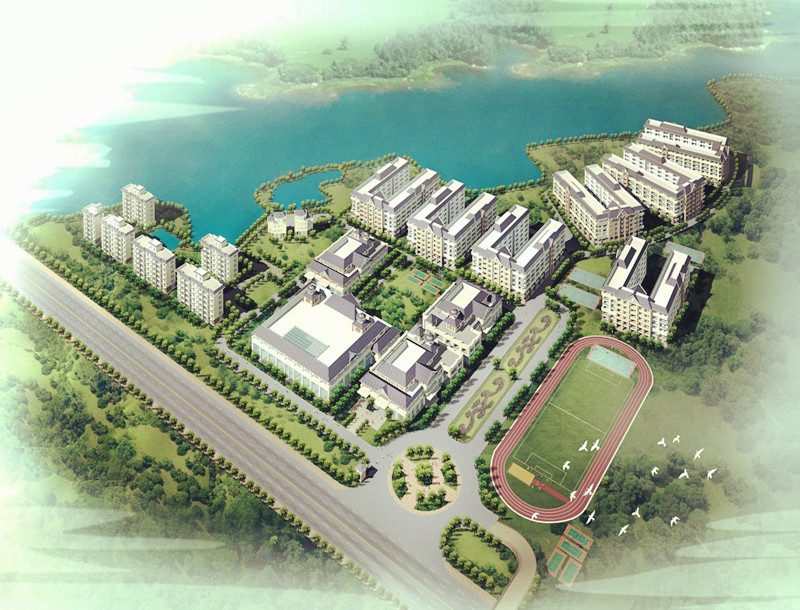

3. Unsere eigene Fabrik Land mit Produktion 45.000 qm und das Personal Wohnheim Bau von uns spart die Miete Kosten auch.
4.Certifications: C-UL-US, ISO9001, ISO / TS 16949, ISO 14001 zertifiziert
5. Sie können Ihre PCB Kosten um mindestens 30% reduzieren, weil wir unsere eigene große Pflanze.
1. Die Isolationsschicht zwischen zwei Kupferfolien oder Leiterschichten sollten mindestens zwei Folienbahnen, und die Dicke nach dem Verpressen sollte nicht weniger als 3,5 mils direkt von Druck auf das Glasgewebe der Kupferfolie zu verhindern, dass zu hohe Spannungs zu bilden Konstante. Führen zu einem schlechten Isolierung und schlechte Haftung.
2. Um den Klebstoff zu füllen, um die Hohlräume in der Platte zu ermöglichen, und nicht übermßigen Schlupf oder übermäßige Ausdehnung der Z-Richtung, danach zu bewirken, sollte die ursprüngliche Dicke der Folie mindestens doppelt so dick wie das Kupfer. Reihe. Die äußerste Schicht und die äußerste Schicht muss mindestens 5mil müssen gute Isolierung zu gewährleisten.
3. Die Breiten- und Längenrichtungen des dünnen Substrat und der Film kann nicht falsch vermischt werden. Die Kett- und Schussrichtung des Films muss korrekt sein. Die Anzahl der Blätter muß symmetrisch die resultierende Spannung zum Ausgleich nach oben und unten sein.
4. Kombinationsverfahren: Die Innenschicht und die Folie über den sechs Schichten durch Nieten befestigt um den Druck zu verhindern, zusammengedrückt zu werden. Die Länge und Tiefe der Nieten sind hier erforderlich, und die Dichtheit der Nieten sollte beachtet werden.
