4L FR4 TG145 CTI> 175 0.3mm


Beschreibung

[Produktdetails]

Schicht: 4	Materialbasis: FR4 TG145 CTI> 175
Plattendicke: 1,6 mm	Einheit Größe (mm): 53,88 x 154
Min Lochgröße: 0.33mm	Insgesamt Loch: 464
W / S (mil): 7.8 / 10	Oberflächentechnik:Tauchzinn
Lötstopplack: Grün matt	Siebdruck: Weiß

[Mehrschichtaufbau]

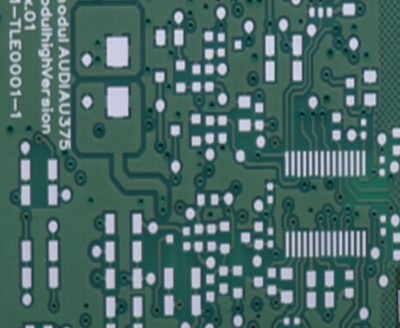

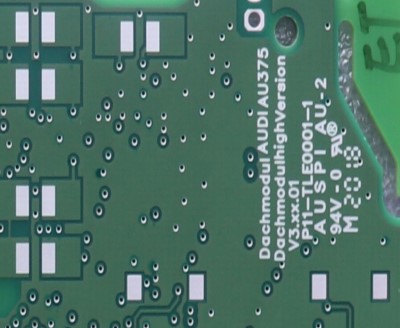

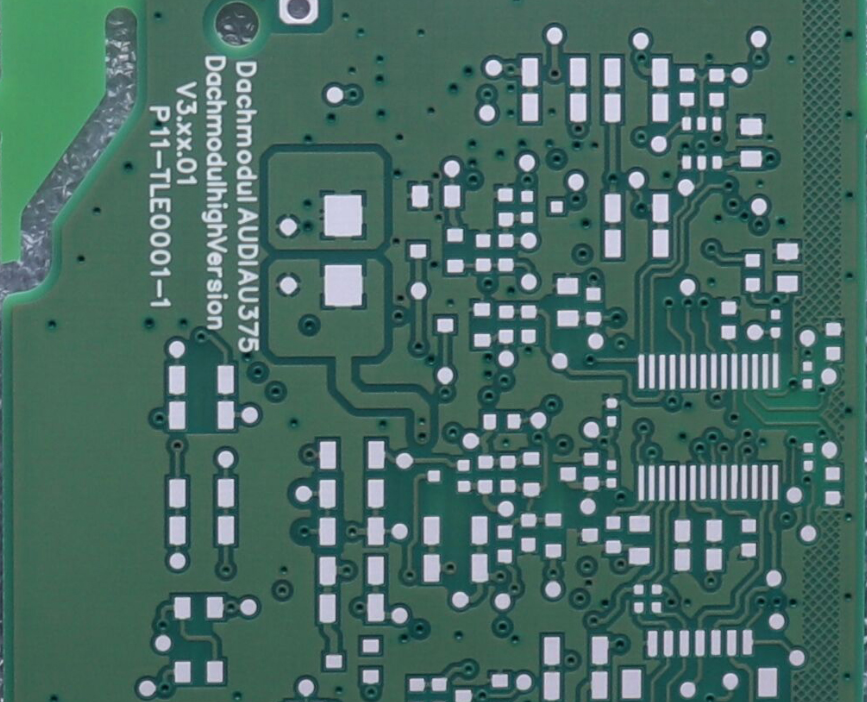

PCB -Modell: 39091/01 / Drucken Hoch / P11-TLE0001-1 V3.xx.01

1.Lage	Top Layer	Dateiname: Dachm-high.GTL
2.Layer	Interner Layer1	Dateiname: Dachm-high.G1
3.Layer	Interner Layer2	Dateiname: Dachm-high.G2
4.Layer	Unterste Ebene	Dateiname: Dachm-high.GBL

_____________________________________________________________________________________________________________________

Mehrschichtige Gesamtdicke: 1.60+ -0,16 mm

1.60+ - 0,16 mm Dicke einschließlich Kupfer, chemische Sn, Lötstopplack.

[Bohrwerkzeugs Tabelle]

Werkzeug	Enddurchmesser	Zählung	Kommentar
T01	0,30 mm-0 / + 0,15 mm	6	plattierten
T02	0,40 mm-0 / + 0,15 mm	424	plattierten
T03	1,02 mm-0 / + 0,15 mm	12	plattierten
T04	1,30 mm-0 / + 0,15 mm	12	plattierten
T05	1,35 mm-0 / + 0,15 mm	4	plattierten
T06	2,60 mm-0 / + 0,10 mm	4	nicht plattiert
T07	4,00 mm-0 / + 0,10 mm	2	nicht plattiert


Gesamtzahl der Bohrer:	464

Gesamtzahl der Werkzeuge:	7

[Feature]

Ⅰ. Gute Oberflächenrauhigkeit

Ⅱ. ausgezeichnete elektrische Leitfähigkeit und Schweißbarkeit besitzt, kann wiederholt verschweißen

Ⅲ. Shen-Xin Bleifrei, keine Verschmutzung der Umwelt

Ⅳ. Lange Lagerzeit (ein Jahr)

Ⅴ.Einfacher Prozessund eine gute Arbeitsumgebung

Ⅵ. Die Härte des Antimon-Zinn ist klein, leicht Blumen zu wischen

Ⅶ. Hohe Nachfrage nach eingehenden Materialien (Halbleiter-Anforderungen vor tin sinkend sind gleichmäßig, keine Oxidation, Fingerabdrücke, glue Flecke, etc.)

Ⅷ. Reparatur Schwierigkeiten

Ⅸ. Lagerung und Transport-Anforderungen sind hoch

[Vergleich]

ENIG

Chemisch Silber

OSP

HASL Blei

Tauchzinn

Vorteil

1. Die Sedimentschicht ist glatt, mit starken Härte, und die Oberfläche ist nicht leicht zu verkratzen

2. Hat eine gute elektrische Leitfähigkeit und mehrere Schweißleistung

3 lange Lagerzeit (mehr als 1 Jahr)

1. Ablagerungsbildung

2. Hat eine gute elektrische Leitfähigkeit und Schweißbarkeit

3. Einfache Prozesssteuerung

4. Einfach zu Nacharbeit und Reparatur

1.Low Herstellungskosten

2. Einfache Prozesssteuerung

3. Einfache Nacharbeit

1.Low Herstellungskosten

2. Hat eine gute elektrische Leitfähigkeit und Schweißbarkeit

3 kann wiederholt werden Schweiß

4. Lange Lagerzeit (mehr als 1 Jahr)

1. Einfache Prozesssteuerung

2. Ablagerungsbildung

3. gute elektrische Leitfähigkeit und Schweißbarkeit

4 kann wiederholt werden, Schweißen

5. Die Lagerzeit beträgt ein Jahr

Manko

1. Hohe Produktionskosten

2. Prozesssteuerung ist schwieriger

3. Es gibt ein Potential schwarz matt Defekt

4. Schwierigkeiten bei der Reparatur und Nacharbeit

1. Kurzlagerzeit (6 bis 12 Monate)

2 nicht Schweißen wiederholt werden

3. Yin Yin Oberfläche gelb

4. Hohe Anforderungen an die Speicherumgebung und Transport

1.Short Dauer

2 kann nicht wiederholt werden Schweiß

1. Die Spritzfläche hat schlechte Glätte;

2 fine pitch Verarbeitungsschwierigkeiten

3 Hochtemperatur-Verarbeitungskarte leicht zu ändern

4. Blei, starke Verschmutzung der Umwelt
