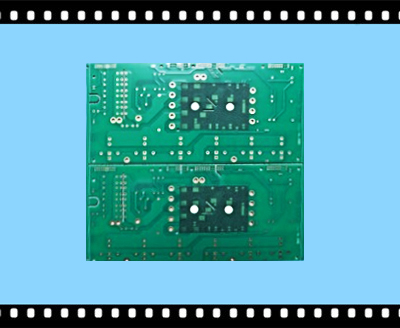

4 L FR4 TG>=150 TD>=320 1.6mm

4 L FR4 TG>=150 TD>=320 1.6mm
Beschreibung

[Produktdetails]


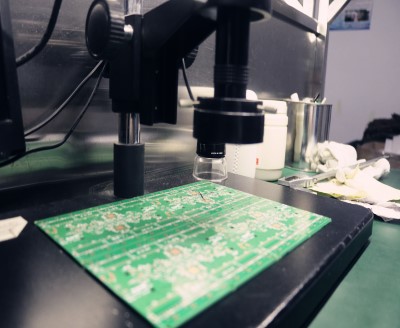

hoyogo <a href='/de/' class='keys' title='点击查看关于PCB的相关信息' target='_blank'>PCB</a>_ 副本 jpg“style=hyg pcb01.pnghyg pcb2_副本.jpghygpcb6_副本.jpg

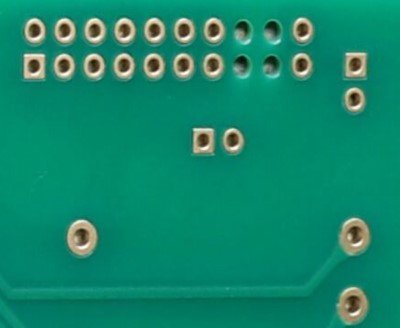

Schicht: 4Grundmaterial: FR4 TG>=150 TD>=320
Plattenstärke: 1,6 mmEinheit Größe (mm): 119 x 247
Min Lochgröße: 0.6mmPanel Größe (mm) : 257 x 240
Gesamt Loch: 1017 / SETW / S (mil): 15 / 9,7

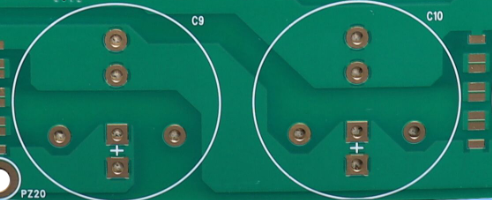

Kupfer OZ: 3OZOberflächenveredelung: ENIG Dicke & Peelable Maske
Loetmaske: Grün

Siebdruck: Weiß



[Zitat]


Cu P / NPCB45825
Nuber von Schicht

sofern nicht anders auf der Herstellungs Zeichnung erwähnt, die minimale dielektrische Trennung zwischen irgendwelchen benachbarten leitenden Schichten 300um sein soll, mindestens

und soll es nicht weniger als zwei Platten aus dielektrischem Material

zwischen jedem Paar von benachbarten leitenden Schichten verwendet

Dicke. PCB1.6 mm + -10%
Thickness Cu-FinishOUTER min. 3OZ (105 micron)Inner 2OZ (70 micron)
MaterialFR4 DT>=320C (Zersetzungstemperatur) TG150
Größe / -Modulen257 x 240 mm
Format DateiUcam DPF
Fertig

ENIG (Au>=0.05um-Ni>=3um) -Solder Mask (Farbe Grün) -Silkscreen

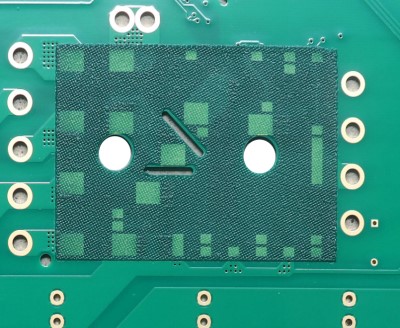

Weiß Top- V-CUT-Routing-100% E-TEST-PEELABLE UNTEN

MENGESehen Sie die Bestellung






Achtung:

- Sie nicht fügen Sie fest Logo und Ihre UL-Logo r

- Drill Toleranz (wenn nicht anders angegeben) PTH + 0.10 / -0.05mm, NPTH + -0.05mm, Press-FIT + -0.05mm

- Allgemeine machanical Toleranz (Falls nicht anders angegeben) + -0.10mm durch Prozess Routing

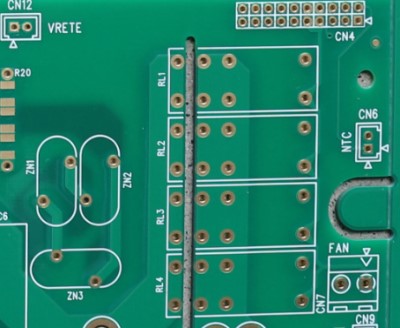

- V-cut Kern 0,40 mm +/- 0,1

- Allgemeine Anforderungen konform zu IPC A600 Klasse 2 / IPC 6012 class2 (aktuelle Versionen)

- Sie haben den Datumscode (Woche-Herstellungsjahr) auf Lötstopplack Boden kompilieren



[Featurer]


Entfetten

üEntfetten: Entfernen von Fett und Oxiden auf Kupferoberflächen

üParametersteuerung


Hauptkomponenten

Prozessbereich

ACL-702

80-120ml / l

Zeit

4'35“ -5’

Temperatur

30-50 ℃


Mikro-Ätzen

üSilicon Mikroätzen: die Rauheit der Kupferoberfläche erhöhen

üParametersteuerung


Hauptprojekt

Prozessbereich

NaPS

50-90ml / l

H2SO4

10-30 ml / l

Cu2 +

2-20g / l

Zeit

1'30“

Temperatur

25-30 ℃


Abbeizen

Beizung: Entfernt Rest SPS von Kupferoberflächen

Parametersteuerung


Hauptkomponenten

Prozessbereich

H2SO4

40-60ml / l

Zeit

50 „~ 1'10“

Temperatur

Normaltemperatur


Pre-Preg

Hauptprojekt

Prozessbereich

H2SO4

10-30 ml / l

Zeit

30



[Technische Vorteile]


1. Aufgrund der unterschiedlichen Kristallstruktur gebildet durch Sudgold und Vergoldung,Sudgoldwird gelblicher als Gold Plating und Kunden werden mehr zufrieden.

2. Da die Kristallstruktur gebildet durch Sudgold und Vergoldung ist nicht das Gleiche, Sudgold ist leichter zu schweißen als Gold-Plating, welche nicht Ursache schlechter Schweiß und Ursache Kundenbeschwerden.

3. Da es nur Nickel-Gold auf dem Pads des Gold sinken, die Signalübertragung in dem Skin-Effekt wird das Signal nicht in der Kupferschicht beeinflussen.

4 aufgrund des Golds als die Goldplattierung Kristallstruktur ist dichter und schwierig herzustellen Oxidation.

5, aufgrund der Goldplatte nur Nickel-Gold auf dem Pad, wird es nicht Golddraht, die durch die Mikrokurz erzeugen.

6, aufgrund der Goldplatte nur der Nickel-Pad auf dem Pad, so dass die Linie von Lot und die Kupferschicht fester.

7. Das Projekt wird nicht den Abstand beeinflussen, wenn Entschädigung zu machen.

8, aufgrund der Bildung von Gold-und Goldkristallstruktur überzogen ist, nicht gleich ist, die Spannung des Goldplatte leichter gesteuert wird, für ein gebundenes Produkt, ist es förderlich für den Verbindungsprozess ist. Zur gleichen Zeit, da das Gold mehr vergoldeten als die vergoldete ein, die Gold-Finger-Goldfinger nicht tragen.

9. Die Planheit und Lebensdauer der Goldplatte ist so gut wie die Goldplatte.
