Classification des substrats rigides PCB

Un substrat de circuit imprimé rigide organique à haut rendement, généralement composée d'une couche diélectrique (résine époxy, fibre de verre) et de haute conducteur purifier (feuille de cuivre). Les paramètres pertinents pour évaluer la qualité du substrat de circuit imprimé comprennent la température Tg de transition vitreuse, le coefficient de dilatation thermique CTE, le temps de décomposition thermique et la température de décomposition Td du substrat, des propriétés électriques, l'absorption d'eau de PCB, et électromigration CAF, etc.

En général, les matériaux de substrat pour circuits imprimés peuvent être divisés en deux types: les matériaux de substrat rigides et des matériaux de substrat flexible. des stratifiés plaqués de cuivre sont importants matériaux de base rigide.

Selon les matériaux de renforcement carte de circuit imprimé sont généralement répartis dans les catégories suivantes:

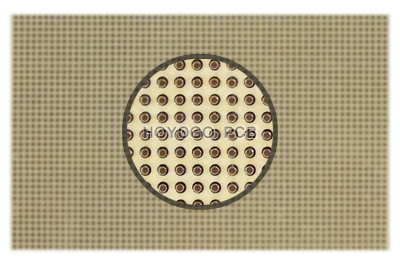

1. substrat de papier phénolique PCB

Étant donné que ce genre de PCB est composé de pâte de bois de pâte à papier et autres, il est parfois appelé carton, V0, planche ignifuge et 94HB, etc. Sa matière principale est le papier de fibres de pâte de bois, une carte de circuit imprimé qui est pressé et synthétisé par résine phénolique. Ce substrat n'est pas l'épreuve du feu, mais peut être un coup de poing; il est faible coût et relativement faible densité.

2. substrat PCB composite

Elle se réfère principalement aux CEM-1 et CEM-3 stratifiés plaqués de cuivre composite, et est actuellement le plus grand nombre de stratifiés plaqués de cuivre composites courants. Ces types de matériaux de base sont moins chers que les types FR4. matériaux de base cem-1 sont également appelés 22F dans certaines parties de la Chine.

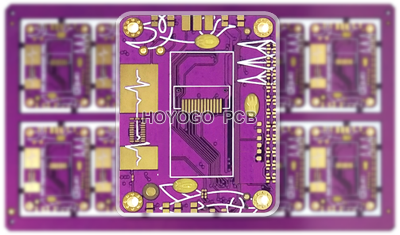

3. Fibre de verre de substrat de PCB

Il est aussi appelé bord époxy, panneau de fibre de verre, panneau FR4, panneaux de fibres, etc. substrat de fibre de verre PCB utilise une résine époxyde comme liant et un tissu de fibre de verre comme matériau de renforcement.

Caractéristiques: Il a une température de fonctionnement élevée et est moins affectée par l'environnement. Ce type de matériau de base est souvent utilisé sur les PCB double face.

4. Autre substrat

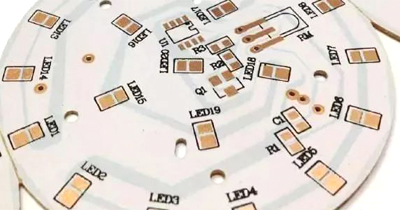

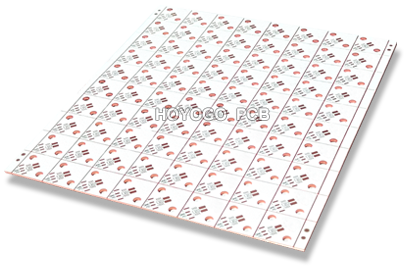

En plus des trois substrats couramment trouvés ci-dessus, il existe également des substrats métalliques et des panneaux multicouches stratifiés (BUM).

Dans l'ensemble, chaque substrat a ses propres caractéristiques. Et dans une large mesure, la performance, la qualité, le coût de fabrication, le niveau de fabrication, etc. du PCB dépend du matériau du substrat.

Lemondial PCB substratla technologie des matériaux et de la production a été mis au point depuis plus d'un demi-siècle. On estime que d'ici 2020, la valeur de la production mondiale de PCB atteindra environ 68,81 milliards de dollars. Cette évolution sera tirée par les innovations et l'évolution des produits de machines électroniques, la technologie de fabrication de semi-conducteurs, la technologie électronique de montage et de la technologie de la carte de circuit imprimé.
