PCB HDI HOYOGO

Récemment, émergentsHDIa attiré beaucoup d'attention et est devenu le « chéri » dans l'industrie des circuits imprimés. HDI(Haute densité Interconnector) Se réfère généralement à une sorte de circuit imprimé à haute densité de distribution de ligne, sur laquelle le micro-aveugle enterré via la technologie est appliquée sur le0.1mm min trou. En raison de sa vitesse de transmission rapide du signal, de petite taille et fonction de réduction des coûts, il est beaucoup plus populaire sur le marché, et principalement utilisé dans les produits haut de gamme tels que les téléphones intelligents, les ordinateurs tablettes et navigation GPS.

Ces conseils exigent une haute technicité, une grande précision, des processus compliqués. Il faut beaucoup de temps pour compléter la production, et ses exigences pour les équipements de production sont beaucoup plus élevés que d'ordinaireLamellé.

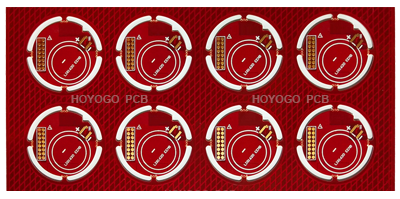

Ce qui suit est un type de circuits HDI produit récemment.

Spécification:

Couche: 6L

Matériel de base: FR4

Conseil Epaisseur: 0,8 mm

Epaisseur de cuivre finale: 1OZ

Surface finie: ENIG

Taille de l'unité (mm): 24,71 * 24,71

Min Taille du trou: 0.1mm

Min Trou cuivre Epaisseur: 20um

Min W / S (mil): 4,7 / 4,3

Soudure Marque:Rouge brillant

Demande spéciale:Aveugles et Buried Via

Via Bouchon avec résine&Galvanoplastieaplanie

Cette 2stepHDI PCBest avec multicouchearbitraireLa technologie d'interconnexion, en se référant spécifiquement à l'interconnexion électrique entre deux couches adjacentes ou plus partrous borgnes.Il adopte principalementProcédé de prise par l'intermédiaireavec sa démission etaplati galvanoplastie, Pour rendre le produit très fiable et bien menée, qui répond parfaitement aux exigences de qualité du client.
