Comment le PCB dissipent la chaleur?

Pour les équipements électroniques, une certaine quantité de chaleur est générée pendant le fonctionnement, ce qui provoque la température interne de l'équipement d'augmenter rapidement. Si la chaleur ne se dissipe pas dans le temps, le dispositif échouera en raison de la surchauffe et la performance du dispositif électronique diminuera également. Par conséquent, la dissipation thermique du PCB est très important.

1. refroidissement à travers la carte de circuit imprimé lui-même

Bien que les conseils de PCB largement utilisés ont de bonnes propriétés électriques et les propriétés de traitement, ils ont une dissipation thermique faible. Comme un trajet de dissipation de chaleur pour un composant générateur à haute température, il est à peine prévu pour conduire la chaleur de la résine de la platine elle-même, mais pour dissiper la chaleur de la surface du composant à l'air ambiant. Cependant, comme les produits électroniques sont entrés dans l'ère de la miniaturisation des composants, de montage haute densité et l'assemblage de haute chauffage, il est certainement pas assez à la chaleur se dissiper que par des composants avec une surface très faible. Dans le même temps, en raison de l'utilisation à grande échelle des composants montés en surface tels que QFP et BGA, la chaleur générée par les composants est transférée à la PCB en une grande quantité. Par conséquent, la meilleure façon de résoudre la dissipation thermique est d'améliorer la capacité de dissipation de la chaleur du circuit imprimé lui-même et la dissiper par le PCB.

2. Quand il y a quelques dispositifs dans le circuit imprimé qui génèrent une grande quantité de chaleur, un dissipateur de chaleur ou caloduc peut être installé sur le dispositif de génération de chaleur. Lorsque la température ne peut pas être abaissé, un dissipateur de chaleur monté ventilateur peut être utilisé pour améliorer la dissipation de chaleur.

3. Pour les appareils utilisant de l'air de convection de refroidissement, il est préférable de disposer les circuits intégrés (ou d'autres dispositifs) d'une manière verticalement long ou d'une manière horizontale longue.

4. Utilisez un design câblage raisonnable pour obtenir une dissipation thermique

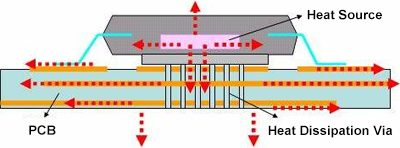

Etant donné que la résine dans le matériau de carton a une faible conductivité thermique, et la ligne de feuille de cuivre et le trou sont de bons conducteurs de la chaleur, ce qui augmente le cuivre feuille taux résiduel et en augmentant le trou de conduction de chaleur sont les principaux moyens de dissipation de la chaleur.

5. Dispositifs sur la même carte de circuit imprimé devraient être disposés aussi loin que possible en fonction de leur production de chaleur et de dissipation de chaleur. Un dispositif ayant une faible quantité de chaleur ou une mauvaise résistance à la chaleur est placé au-dessus de l'écoulement d'air de refroidissement; un dispositif à chaleur élevée ou une bonne résistance à la chaleur est placé au bas de l'écoulement d'air de refroidissement.

6. Dans la direction horizontale, le dispositif de puissance élevée est placé aussi près que possible du bord de la carte PCB de raccourcir le trajet de transfert de chaleur; Dans la direction verticale, les dispositifs à haute puissance sont placés aussi près que possible de la partie supérieure de la planche afin de réduire les effets de ces dispositifs sur la température des autres appareils.

7. La dissipation de chaleur du circuit imprimé dans le dispositif dépend principalement du débit d'air, de sorte que le trajet d'écoulement d'air doit être étudié au cours de la conception, et le dispositif ou le circuit imprimé doit être correctement configuré. Lorsque l'air circule, il a toujours tendance à couler où la résistance est faible. Par conséquent, lors de la configuration du dispositif sur la carte de circuit imprimé, évitez de laisser un grand espace dans une certaine zone.

8. Dispositifs sensibles à la température sont les mieux placées dans la zone la plus basse de la température. Ne jamais placer directement au-dessus du dispositif de génération de chaleur. Et la pluralité de dispositifs sont de préférence décalés dans un plan horizontal.

9. Placer le dispositif avec la plus grande consommation d'énergie et la production de chaleur maximale près de la meilleure position pour la dissipation de la chaleur. Ne placez pas un appareil avec une chaleur plus élevée sur les coins et les bords périphériques du PCB à moins d'un dissipateur de chaleur à proximité.

10. Évitez la concentration des points chauds sur lePCB, Répartir uniformément la puissance sur le circuit imprimé, autant que possible, et maintenir la performance de la température de l'uniforme de la surface de PCB et cohérente. Il est souvent difficile d'obtenir une répartition stricte uniforme au cours du processus de conception, mais il est nécessaire d'éviter les zones où la densité de puissance est trop élevée, donc pour éviter le point chaud est trop élevé et affecter le fonctionnement normal du circuit.
