PCB composants de routage et mise en page Règles de base

PCB est un produit largement utilisé, qui est utilisé dans presque tous les équipements électroniques et électriques, tels que les téléphones portables, les ordinateurs, les automobiles, les télécommandes, etc. Dans la pré-productionconception de PCB, Le routage et la mise en page des composants est critique. Alors, quelles sont les règles de base pour le routage de composants de PCB et mise en page?

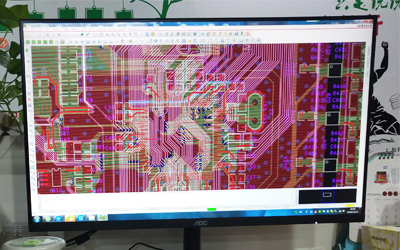

PCBComponentRoutageRules

1. Il est interdit de disposer la zone de câblage à l'intérieur de ≤1mm à partir du bord de la carte de circuit imprimé et à l'intérieur de 1 mm autour du trou de montage;

2. Le cordon d'alimentation doit être aussi large que possible et ne doit pas être inférieur à 18 millièmes de pouce; la largeur de la ligne de signal ne doit pas être inférieur à 12 millièmes de pouce; l'entrée du processeur et de la ligne de sortie ne doit pas être inférieure à 10 millièmes de pouce ou 8mil; l'espacement des lignes est égale ou supérieure à 10 millièmes de pouce;

3. originale via est pas moins de 30 mil;

4. Double en ligne: tampon est de 60 millièmes de pouce, l'ouverture est de 40 millièmes de pouce;

1 / 4W résistance: 51 * 55 millièmes de pouce (0.805 à montage en surface); lorsqu'il est inséré, le tampon est de 62 millièmes de pouce et l'ouverture est de 42 millièmes de pouce.

RBD: 51 * 55 millièmes de pouce (0.805 à montage en surface); lorsqu'il est inséré, le tampon est de 50 millièmes de pouce et l'ouverture est de 28 millièmes de pouce.

5. Note S'il vous plaît que le fil d'alimentation et la terre doit être aussi radiale que possible, et les traces de rebouclage ne doit pas apparaître sur les fils de signal.

PCBComponentLayoutBaseRules

1. Selon la configuration du module de circuit, le circuit connexe qui réalise la même fonction est appelée un module. Les composants du module de circuit doivent utiliser une règle centralisée, et le circuit numérique est séparé du circuit analogique.

2. Ne pas placer des composants, des vis, etc., dans 1,27 mm autour des trous de non-montage tels que des trous d'emplacement et les trous standard. Ne pas placer les composants dans la gamme de 3,5 mm (pour M2.5) et 4 mm (pour M3) autour du trou de montage;

3. Eviter de placer à travers des trous dans le cadre des composants tels que des résistances, des inserts horizontaux d'inductance et de condensateurs électrolytiques pour éviter les courts-circuits entre les trous d'interconnexion après soudure à la vague et le boîtier de composant;

4. La distance entre la face externe du composant et le bord de la plaquette est de 5 mm;

5. La face externe de l'élément de montage est espacée de la face extérieure de l'élément adjacent de plus de 2 mm;

6. composants de boîtier en métal, des pièces métalliques, tels que les boîtiers blindés et similaires, ne peuvent pas être en contact avec d'autres composants, et ne doivent pas être en contact étroit avec le circuit imprimé ou des tampons. Leur espacement devrait être supérieur à 2 mm. Le trou se trouve sur le circuit imprimé, le trou de montage de dispositif de fixation, du côté extérieur du trou elliptique et la distance des autres trous carrés à partir du bord de la platine est supérieure à 3 mm;

7. L'élément de chauffage ne peut pas être à proximité immédiate du fil et l'élément thermique. Le dispositif à haute température doit être réparti uniformément;

8. La prise de courant doit être placé autour de la carte de circuit imprimé, autant que possible. La prise de courant et la borne de barre de bus qui lui sont connectés doivent être disposés sur le même côté. En particulier, il faut prendre soin de ne pas placer les prises de courant et autres connecteurs de soudure entre les connecteurs pour faciliter la conception de la soudure et le cordon d'alimentation de ces prises et connecteurs. L'espacement entre la prise d'alimentation et le connecteur soudé doit être considérée comme facilitant le ensertion et le retrait de la prise d'alimentation;

9. Agencement d'autres composants:

Tous les composants de circuits intégrés doivent être alignés sur un côté, et doivent être clairement indiqués la polarité des composants polaires. La polarité sur la même carte de circuit imprimé ne doit pas dépasser deux directions. Quand apparaissent deux directions, devraient perpendiculaires les deux directions;

10. Conseil mise en page doit être bien dense. Lorsque la différence de densité est trop grand, la feuille de cuivre de maille doit être rempli, et la maille est supérieure à 8 millièmes de pouce ou 0,2 mm;

11. Il ne faut pas par des trous sur les plaquettes paster pour éviter la perte conjointe de soudure et les joints soudure. des lignes de signaux importants ne sont pas autorisés à passer entre les pieds de douille;

12. Les plaques sont alignées sur un côté, les caractères sont dans la même direction, et l'orientation de l'emballage est le même;

13. dispositifs polarisants doit être aussi uniforme que possible dans la direction indiquée par la polarité sur la même carte.

En ce qui concerne les règles de base du câblage du circuit imprimé et la mise en page, le contenu ci-dessus peut être utilisé à titre de référence. Le routage et la mise en page d'un PCB simple couche est très simple, alors que le routage et la mise en page d'un PCB multicouche est beaucoup plus compliquée.
