Conseil Multilayer PCB design

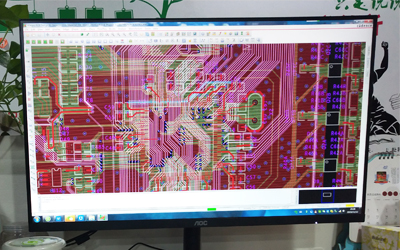

Aplusieurs -couchePCBconsistedes fils de connexion sur plusieurs substrats isolants et des tampons pour l'assemblage de composants électroniques brasés. Multi-couchePCBaide non seulement la machine pour effectuer divers différentscircuits, mais est également isolée et ne permet pas l'électricité et l'électricité d'entrer en collision les uns avec les autres,ilest tout à fait sûr.Si vous voulez un PCB avec de bonnes performances, il faut concevoir soigneusement.

1.ConseilSHape,Siser etNmbre deLayers

Forme & Taille: Nous devons considérer la structure globale du produit, processus de production et ainsi de suite. Afin de faciliter l'assemblage, d'améliorer l'efficacité de la production et de réduire les coûts de main-d'œuvre, la forme et la taille du PCB devrait être aussi simple que possible, et le plus souvent un rectangle ayant pas grande différence dans le rapport d'aspect.

Couche: Cela dépend des exigences de performance du circuit, la taille de la carte et la densité du circuit.

Chaque couche doit être symétrique, en particulier des couches de cuivre, tels que quatre, six, huit couches, et autres. Si la stratification est pas symétrique, il a tendance à provoquer gauchissement sur la surface de la carte.Montés en surface Lamellé devraient attirer plus d'attention.

2.Composants Localisation et placement Direction

La position et l'orientation des composants doivent être conformes au principe de circuit.Si n'est pas correctement placé l'emplacement des composants, la performance duPCBsera affecté.Les exigences pour les circuits analogiques à haute fréquence sont nettement plus strictes. Au début, vous devez analyser le principe du circuit en détail, puis confirmer l'emplacement des composants spéciaux et d'organiser les autres composants.

3.Couche Câblage et zone Câblage

Câblage couche externe: Le côté soudure nécessite plus le câblage et le côté des composants nécessite moins de câblage, qui est l'entretien des installations de PCB et de dépannage.

Câblage couche interne: Il est généralement un fil mince, dense et une ligne de signal qui est sensible aux interférences. De vastes zones de la feuille de cuivre doivent être uniformément répartis dans les couches interne et externe, ce qui contribue à réduire le gauchissement PCB et obtenir un revêtement plus uniforme sur la surface pendant le processus de placage.

Le motif conducteur des zones de câblage couches interne et externe doit être supérieure à 50 millièmes de pouce à partir du bord de la carte PCB pour empêcher la transformation de la forme ultérieure du câblage imprimé un provoquant des circuits courts de interlamination.

4.Drill taille et PAD

Ils sont liés à la taille des composants du composant sélectionné. Si le forage est trop petite, elle aura une incidence sur l'insertion et l'étamage du dispositif; si le forage est trop grand,le joint de soudure sera insuffisante pendant le processus de SMT.

Fou multi haute densité-couchePCB,la viadiamètre du troudevrait-elle normeallié être contrôlé dans la plage d'épaisseur du panneau: ouverture ≤ 5: 1.

5.filOrientation&LineWidth

Le lines detwoundjacentPCB sHould être aussi perpendiculaires les unes aux autres lignes diagonales ou courbes pour réduire le couplage entre les couches et l'interférence du substrat.Et le fil doit être aussi courte que possible, ESPEciellement pour les circuits de petits signaux, la ligne est courte, la résistance est faible, et l'interférence est faible.

Lorsque le câblage, la largeur des lignes doit être aussi uniforme que possible, ce qui est bon pour l'adaptation d'impédance.

6.Puissance d'avion et au sol Division Avion

Le PCB multicouche comporte au moins un plan d'alimentation et un plan de masse. La deuxième couche est plan de masse pour des dispositifs de blindage, et toutes les couches de signal ont des plans de référence. La formation ne doit pas être adjacente à la couche de signal. Si le plan de masse est adjacente aux couches de signaux, la direction du signal doit être disposé dans la direction verticale, et le plan clé de référence du signal doit être le plan de masse complet sans traverser la cloison. Etant donné que toutes les tensions sur le circuit imprimé sont connectés au même plan de puissance, le plan d'alimentation doit être partitionné. La taille de la ligne de séparation est généralement de 20 à 80 millièmes de pouce. Plus la tension, la ligne de séparation plus épaisse.

7.sécuritéClearance

La distance de sécurité doit être réglé pour répondre aux exigences de sécurité électrique.Lorsque le jeu peut être disposé sous le câblage, les grandes valeurs doivent être prises autant que possible pour améliorer le rendement au cours de PCB et de réduire les prises problèmes cachés du PCB fini.

8. Améliorer la capacité anti-brouillage du PCB entier

La conception de PCB multicouche doit aussi faire attention à la capacité anti-interférence de l'ensemble du conseil. Les méthodes générales sont les suivantes:

A.AjouterfILTRAGE capacitance à proximité de la source d'alimentation et la masse de chaque circuit intégré. La capacité est généralement 473 ou 104.

B.Pour les signaux sensibles sur le PCB, les lignes d'accompagnement doivent être blindés ajoutés séparément, et il devrait y avoir aussi peu que possible le câblage à proximité de la source de signal.

C.Choisissez un point de mise à la terre raisonnable.
