PCB Masque de soudure élimination Méthode

Le masque de soudure de circuits imprimés est un matériau de revêtement résistant à la chaleur qui peut être appliquée à des zones sélectionnées pour empêcher la soudure de se déposer pendant le soudage ultérieur. Le matériau de masque de soudure peut être un film liquide ou sec; il est également très efficace dans la prévention des dommages de surface de la PCB au cours des opérations d'assemblage de circuits imprimés.

Si le point de test, tapis de sol ou même les broches composants sont accidentellement colorées avec un masque de soudure, ceux-ci sont monnaie courante. Cependant, cela ne signifie pas que ces PCB sont définitivement mis au rebut. Il existe plusieurs méthodes sûres et fiables pour enlever le masque de soudure sur la surface de PCB: grattage, fraisage, micro-broyage et décapage chimique; chaque méthode a ses propres avantages et inconvénients.

racler

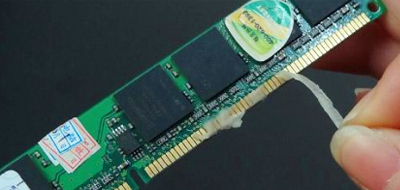

Cette méthode est particulière et a un grand bruit. Un technicien qualifié élimine généralement le masque de soudure dans les zones non désirées avec un couteau, grattoir ou ciseau. Cette technologie est facile à contrôler et ne nécessite aucun réglage particulier. Cependant, si la zone de retrait est grande, l'opérateur se sentira fatigué après une longue opération. Et il doit être méthodique et est souvent utilisé pour retirer le masque mince de soudure.

fraisage

Fraises en carbure verticale sont les plus type d'outil commun. Parce qu'ils sont très tranchantes et doivent contrôler la précision la profondeur, de sorte qu'ils peuvent facilement entrer dans le revêtement et atteindre la surface du PCB. La rotation de la fraise avant et en arrière dans le sens opposé est un moyen efficace de la profondeur de contrôle, ainsi la compétence et l'expérience de l'opérateur est particulièrement important. Cette méthode semble extrême, mais il est un moyen très efficace et précis pour enlever le masque de soudure.

décapage chimique

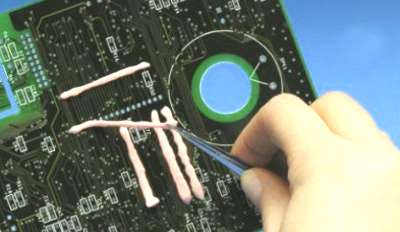

Cette méthode est la méthode la plus efficace pour éliminer le masque de soudure sur la surface du cuivre ou de post-soudage. l'équipement de protection ou d'un autre matériau de protection doit être placée sur la surface du circuit imprimé pour isoler la zone à décaper. L'agent de démoulage chimique est ensuite appliqué sur la surface de la PCB avec un tampon de coton ou une brosse. Étant donné que l'agent de démoulage est un liquide, il est souvent difficile à contrôler. Cette méthode est coûteuse mais rapide.

Micro-broyage

Ceci est la meilleure technique pour enlever une grande surface du masque de soudure sur la surface d'unPCB. Le matériau abrasif est utilisé uniquement pour le revêtement de friction, l'étape principale du procédé est friction, créant ainsi une charge électrostatique. Si le PCB de broyage est équipé de dispositifs sensibles à l'électricité, le système de micro-broyage doit éliminer les décharges électrostatiques potentiel. Par conséquent, afin de contrôler la zone d'enlèvement, une grande quantité de temps de préparation et les mesures de protection sont généralement essentiels. Et le matériau abrasif sur le PCB doit être nettoyé à fond.

Chaque type de méthodes d'élimination du masque de PCB a ses propres avantages. Lorsque vous devez retirer le masque de soudure de PCB, vous devez choisir la méthode applicable en fonction de vos propres conditions, qui non seulement réduire les coûts, mais aussi d'améliorer grandement l'efficacité du travail.
