La différence entre Immersion or et plaqué or

PCB traité en surface avecor immersion et placage d'oront une forte résistance à l'oxydation et de la conductivité. Ils sont un peu mieux que le traitement de surface d'étain d'immersion nous l'avons mentionné plus tôt. Pour plaquer une couche d'or sur le PCB, nous pouvons adopter deux processus, l'or d'immersion et placage d'or. Beaucoup de gens pensent que ces deux processus sont les mêmes, mais ils ne sont pas. Il y a de grandes différences entre eux.

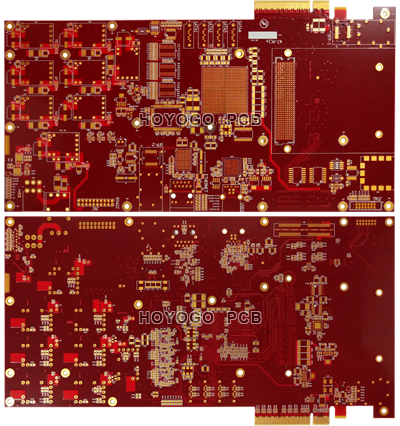

Immersion gold: L'or d'immersion est également connu sous le nom ENIG. Il adopte le procédé de dépôt chimique, ce qui est de générer un placage par réaction chimique d'oxydo-réduction. Et il est aussi un moyen d'atteindre une couche plus épaisse d'or de nickel chimique.

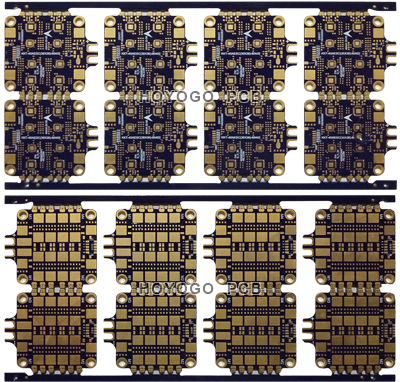

Dorure: Placage d'or est l'or flash, le principe de l'électrolyse, se réfère généralement à la « or galvanoplastie », « or électrolytique », « l'or électrique » et ainsi de suite. Il y a l'or doux et or dur, et est utilisé généralement l'or dur pour les doigts d'or. Le principe consiste à dissoudre le nickel et l'or (communément connu sous le nom de sel d'or) dans une solution chimique, immerger la PCB dans le cylindre de galvanoplastie et le commutateur sur le placage de nickel-or un courant sur la feuille de cuivre du circuit imprimé.

La différence entreor Immersion et placage d'or:

1. La structure cristalline est différente; En général, l'épaisseur de l'or d'immersion est beaucoup plus épaisse que celle de placage à l'or. L'or d'immersion est d'or et le placage d'or est légèrement blanc.

2. Comme la structure cristalline de l'or d'immersion est différente de celle du placage d'or, l'or d'immersion est plus facile à souder que le placage d'or sans causer de mauvais soudage.

3. La structure cristalline de l'or d'immersion est plus dense que le placage d'or et n'est pas facilement oxydé.

4. L'or d'immersion est plus doux que le placage d'or, de sorte PCB doigts d'or sont généralement usage plaqué or, or dur sont plus résistance à l'usure.

5. L'or d'immersion ne dispose que d'or nickel sur le tampon, et la transmission de signal dans l'effet de peau ne modifie pas le signal dans la couche de cuivre.

6. Comme le câblage devient plus dense, la largeur de ligne et l'espacement est inférieur à 0,1 mm. Dorure est facilement court-circuiter le fil d'or. PCB traités avec l'or d'immersion n'a que l'or de nickel sur le pad, donc il ne sera pas facilement causer un court-circuit de fil d'or.

7. Le PCB traitement d'or d'immersion n'a que l'or nickel sur le tampon, de sorte que la combinaison de la couche de résistance et de cuivre à souder sur le circuit est plus forte. L'espacement ne sera pas affectée lorsque le projet est compensé.

8. En règle générale, les PCB avec des exigences plus élevées seront adoptées en or d'immersion. PCB surface traitée avec de l'or d'immersion en général ne conduisent pas à « tampons noirs » après l'assemblage, de sorte que l'utilisation réelle du processus d'or d'immersion a atteint 90%.

Ce qui précède est la différence entreor immersion et placage d'or
