La composition des matériaux de PCB rigide

Le CCP rigide comporte des couches alternées de différents matériaux laminées ensemble par la chaleur et l'adhésif pour former un seul objet. Alors, quels matériaux est-il composé principalement?

1. Matériau de base

matériau de base est en fibre de verre. Le signe le plus commun de cette fibre de verre est « FR4 ». Ce noyau robuste donne la rigidité de PCB et de l'épaisseur.

Moins cher PCB et PCB perforés seront fabriqués à partir d'autres matériaux. Par exemple, les résines époxy ou phénoliques qui manquent de durabilité FR4 produisent une odeur très désagréable quand brasé, mais à un prix beaucoup plus bas. En outre, les résines phénoliques ont une température de décomposition thermique inférieure. Si le fer à souder est maintenue sur le circuit imprimé trop longtemps, il les fera à couches, la fumée, et roussi. Ce type de substrat est couramment dans l'électronique grand public bas de gamme.

2. Le cuivre

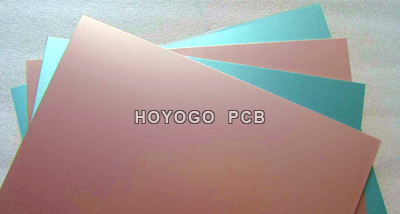

La couche suivante est une mince feuille de cuivre laminée sur le circuit imprimé avec de la chaleur et de l'adhésif.

Sur un circuit imprimé double face ordinaire, le cuivre est appliqué sur les deux faces du substrat.

Seul un PCB avec du cuivre sur un côté est un PCB simple face. Quand on parle de PCB double face ou multicouches, on se réfère au nombre de couches de cuivre du PCB. la couche de production de HOYOGO est de 1 à 56 couches.

3. Masque de soudure

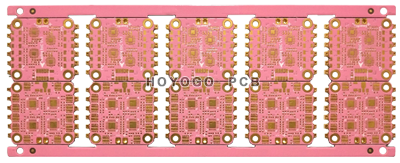

La couche au-dessus de la feuille de cuivre est appelée une couche de masque de soudure. Il couvre la couche de cuivre et isole la trace de cuivre de contact accidentel avec d'autres métaux, la soudure ou des sites conducteurs.Cette couche permet la soudure de l'utilisateur à l'emplacement correct et empêcher les cavaliers soudure. Soudure masques sont appliqués à la plupart des régions du PCB, couvrant de petites traces, laissant l'anneau d'argent et l'exposition des tampons CMS afin qu'ils puissent être soudés. Sa couleur la plus courante est vert, mais presque toutes les couleurs peuvent être utilisés. Par exemple, HOYOGO a produit des masques de soudure spéciaux comme le rose, le violet et le gris.

4. Sérigraphies

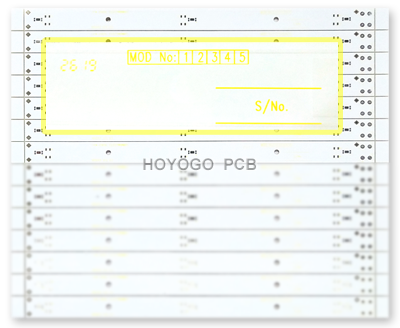

Une couche de sérigraphie blanche est appliquée sur le dessus de la couche de masque de soudure. Sérigraphies ajoute des lettres, des chiffres et des symboles sur le circuit imprimé pour faciliter l'assemblage et d'indiquer les gens à mieux comprendre le PCB. Nous utilisons souvent sérigraphiez pour indiquer la fonction de chaque broche ou LED. Le type le plus commun de la couleur est blanc sérigraphié, mais toute autre couleur de masque de soudure peut encore être utilisé. HOYOGO offres noir, gris, rouge, ou même couleurs sérigraphiques jaune. En règle générale, un seul type de sérigraphies couleur apparaît sur le même PCB, et deux couleurs ou plus rarement apparaissent.

La composition de la PCB rigide est principalement les matériaux ci-dessus. En outre, le prix du PCB varie considérablement selon le choix du procédé et des matériaux.
