Le principe de fonctionnement du PCB

PCBnon seulement est un composant électronique important, mais aussi un fournisseur de connexions de circuit. Dans notre vie quotidienne, les ordinateurs, les téléphones portables, les réfrigérateurs et autres produits ont utilisé le PCB. Je crois que tout le monde est pas étrange de PCB, mais combien connaissez-vous dele principe de fonctionnement du PCB?

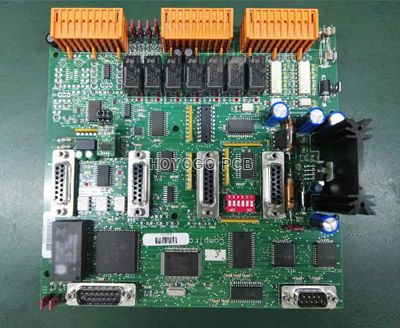

Le CCP est principalement composé de blocs, des trous d'interconnexion, les trous de fixation, des fils, des composants, des connecteurs, le remplissage, les limites électriques, et analogues. structures de couches de PCB PCB courants comprennent une seule couche, PCB double couche et PCB multicouche. Les principales fonctions de chaque composant sont les suivantes:

Pad: Il est un trou métallique pour souder les broches composants.

Via: Il y a vias métalliques et non métalliques vias, et vias métalliques sont utilisés pour connecter la broche composant entre les couches.

Trou de montage: Il est utilisé pour fixer le circuit imprimé.

Fil: Elle est utilisée pour relier le film de cuivre du réseau électrique des broches de composants.

Connecteur: Il est un composant utilisé pour la connexion entre les BPC.

Remplissage: Elle est utilisée pour le revêtement de cuivre du réseau au sol, ce qui peut réduire efficacement l'impédance.

Électrique Limite: Il est utilisé pour déterminer la taille du PCB. Tous les composants sur le PCB ne doit pas dépasser cette limite.

Le principe de fonctionnement du circuit imprimé: il isole la couche conductrice feuille de cuivre de la surface en utilisant le matériau isolant à base de carte à permettre au courant de circuler le long des routes prédéfinies dans divers composants. De ce fait exerçant des fonctions telles que le travail, l'amplification, l'atténuation, la modulation, la démodulation, le codage et analogues.

Sur le plus PCB de base, les parties sont concentrés sur un côté et les fils sont concentrés sur l'autre côté. Étant donné que le fil n'apparaît sur un côté, ce PCB est appelé un PCB simple face.

Les fils de la carte multicouche doivent avoir des connexions de circuit appropriés entre les deux couches. La transition entre les circuits est appelé par l'intermédiaire. Les trous d'interconnexion dans le circuit imprimé peuvent être connectés aux fils de chaque couche et ensuite connectés à des composants multiples.

lePCBrend le circuit miniaturisé et visualisé. Il joue un rôle important dans la production de masse de circuits fixes et la mise en page des appareils électriques optimisés, ainsi que la transmission des signaux électriques entre les circuits. Lorsque les circuits sont réunis, il faut aussi tenir compte de la taille actuelle, Ligne de fuite, la compatibilité électromagnétique, la consommation d'énergie thermique, les méthodes de dissipation de la chaleur et l'emplacement des connecteurs externes.
