1. CHAMP d'application

PCB multicouches sont principalement utilisés pour les équipements électroniques professionnels, les ordinateurs et les équipements militaires, en particulier dans le cas du poids et la surcharge de volume. PCB multicouches sont également très utiles dans les circuits à grande vitesse. PCB Multilayer offrent plus d'espace pour des motifs conducteurs et blocs d'alimentation

Un circuit imprimé à plusieurs couches est constituée de deux ou plusieurs PCB avec des interconnexions prédéfinies fiables empilées l'une sur l'autre. Dans un circuit imprimé multi-couches, il y a au moins trois couches conductrices, dont deux sont à l'extérieur et une couche est synthétisé sur un panneau isolant. En raison du processus de fabrication complexe et réduire les coûts de production, le coût des PCB multicouches est relativement élevée.

L'émergence des PCB multicouches provient du développement de la grande vitesse, multi-fonctionnelle, une grande capacité en et petite taille des technologies électroniques. D'une part, en tant que dispositifs électroniques sont devenus plus petits et plus petits, en raison de l'espace disponible, PCB simple face et double face PCB imprimé ne peut pas correspondre augmentation de la densité d'emballage. D'autre part, il y a beaucoup de problèmes dans la mise en page des PCB tels que le bruit, la capacité parasite, diaphonie et ainsi de suite. Par conséquent, la conception du PCB doit viser à réduire au minimum la longueur des lignes de signaux et ne pas faire cheminer. De toute évidence, un PCB simple face ou double face ne peut pas répondre aux besoins en raison du nombre limité d'intersections qui peut être atteint. Avec un grand nombre d'interconnexions et les exigences de croisement, le PCB peut obtenir des résultats satisfaisants à moins que le PCB est étendu à plus de deux couches. PCB est Multilayer répertorié. Avec l'aide de matériel de fabrication PCB état de l'art et les derniers équipements d'inspection, CSL peut produire jusqu'à 24 couches de PCB multicouches emballés à proximité.

À l'heure actuelle, les PCB multicouches ont été largement utilisés dans divers appareils électroniques. En raison de leur forte densité d'emballage, de petite taille, et de bonne qualité, ils sont devenus un élément important des composants électroniques. La fiabilité, la flexibilité, et l'impédance de la structure de circuit; Formulaire haute-s

chaîne de l'industrie 2.PCB

2.1: En amont (matières premières)

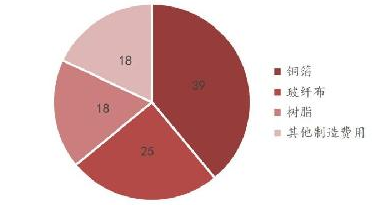

Le principal coût des matières premières du PCB provient de la CCL. Le coût principal du CCA provient de la feuille de cuivre, tissu en fibre de verre, résine et autres frais de fabrication (y comprisle travail, le stockage et la logistique, l'amortissement du matériel, du charbon de l'eau et l'électricité, etc.), parmi lesquels les trois premières matières premières La proportion est 3/4, et son prix est un facteur clé qui influe sur le coût du CCA.

Feuille de cuivre est la matière première la plus grande proportion du coût de la CCL, qui est d'environ 30% (d'épaisseur) et 50% (trait fin). L'augmentation du prix de la feuille de cuivre est la principale force motrice pour l'augmentation du prix du CCL.

2.2 Midstream (fabrication)

Laminat plaqué de cuivre (CCL), également connu sous le stratifié revêtu de cuivre, est faite de matériaux de renforcement tels que de qualité électronique tissu de fibres de verre ou de papier de pâte de bois. Elle est imprégnée de résine et on le sèche. La feuille de liaison semi-durcie est recouverte d'une mince feuille de cuivre sur une seule face, double face ou surface de la carte multicouche, et est faite sous une condition particulière de procédé de pressage à chaud, ce qui est une matière première directe pour le PCB et est utilisé dans de nombreuses applications. production flottant, également appelée carte noyau

2.3 Applications en aval

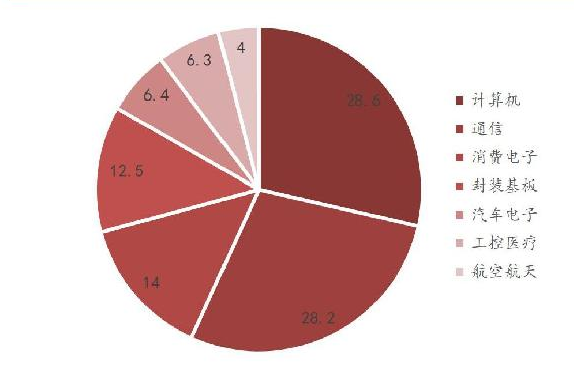

Les PCB sont largement utilisés dans l'ordinateur, les communications, l'électronique grand public, le contrôle industriel des industries médicales, militaires, semi-conducteurs et de l'automobile, y compris presque tous les produits d'information électroniques. Parmi eux, l'ordinateur, la communication et l'électronique grand public sont les trois principaux domaines d'application, occupant environ 70% de la valeur de production de l'industrie PCB.
