12 Détails de la mise en page PCB

1.espacementlongueurentreSMT

La longueur d‘espacement entre les composantes du SMT est une question que les ingénieurs doivent prêter attention à la pose sur. Si la longueur de l‘espacement est trop petit, il est très difficile d‘imprimer et de pâte à souder éviter la soudure.

Les recommandations de distance sont les suivantes:

exigences de distance de l‘appareil entre SMT:

Dispositif même: ≥0.3mm

Dispositif différent: ≥0.13 * h + 0,3 mm (h est la différence de hauteur maximale entre des composants voisins)

Distance Requirments entre les parties qui ne peuvent être assemblés à la main: ≥1.5mm.

Les recommandations ci-dessus sont fournies à titre indicatif et peuvent être basés sur les spécifications de conception de processus de PCB de la société concernée.

2.Distance entre le dispositif de branchement direct et SMT.

Comme le montre la figure ci-dessus, doit être maintenue entre le dispositif de branchement direct et SMT, et il est recommandé une distance suffisante pour être comprise entre 1-3 mm. En raison du traitement gênant, la situation de l‘utilisation des cartes de plug-in est rare maintenant.

3.Placement des condensateurs de découplage IC

condensateurs de découplage doivent être placés à proximité du port d‘alimentation de chaque circuit intégré le plus près possible du port d‘alimentation du circuit intégré. Quand une puce a de multiples ports d‘alimentation, un condensateur de découplage doit être placé sur chaque port.

4. S‘il vous plaît noterl‘orientation et la distance des composants placéssur le bord du PCB

Depuis un PCB de panneau est généralement utilisé, l‘appareil doit répondre à deux condictions.

Le premier est parallèle à la direction de coupe. Pour la contrainte mécanique de l‘uniforme de l‘appareil. Par exemple, si vous placez comme indiqué sur la gauche de la figure ci-dessus, lorsque vous divisez le panneau, les directions de contrainte des deux pads seront différentes, ce qui peut entraîner le composant et le patin à tomber.

La seconde est que les dispositifs ne peuvent pas être disposés à une certaine distance pour éviter d‘endommager les composants lorsque la carte est coupée.

5. S‘il vous plaît noter la nécessité d‘être connexionpatins adjacents

Si patins adjacents doivent être connectés, assurez-vous de les relier à l‘extérieur pour empêcher le pontage. A cette époque, attention à la largeur du fil de cuivre.

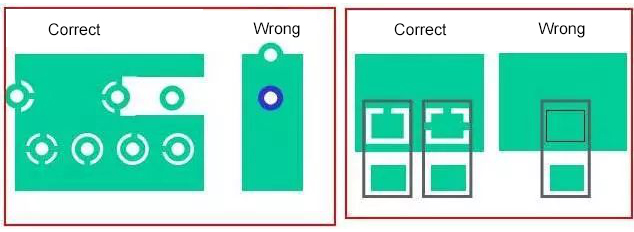

6. Si le tampon tombe dans la zone commune, vous devez tenir compte de la dissipation de la chaleur

Si le tampon tombe dans la zone du port, vous devez brancher le pad au port en utilisant la méthode correcte à droite, et déterminer si de se connecter 1 fil ou 4 fils en fonction du courant.

Si la méthode indiquée dans la figure de gauche ci-dessus est adopté, la température est complètement répartie en raison de la propagation du cuivre, ce qui rend le soudage ou la réparation et le démontage des composants plus difficile, de sorte que le soudage ne peut pas être effectuée.

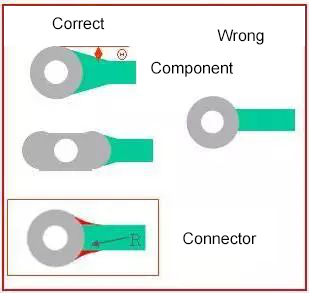

7.Si le plomb est plus petit que le pad de la fiche, vous devez ajouter une goutte d‘eau.

Si le fil est plus petit que le tampon du dispositif enfichable, teardrops doivent être ajoutés. Comme on le voit sur la droite de la figure ci-dessus.

Ajout teardrops présente les avantages suivants:

1. Eviter la réduction soudaine de la largeur de la ligne de signal et provoquant des réflexions peut faire le lien entre les traces et les plots de composants transition en douceur.

2. Le problème que le Connection entre la pastille et la trace est facilement rompu par la force d‘impact est résolu.

3. Mise en place d‘une goutte d‘eau peut également rendre le look PCB plus beau.

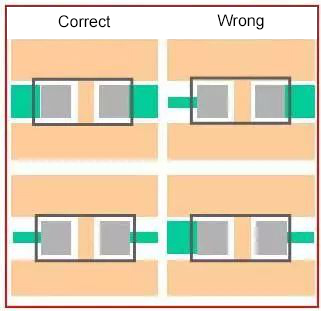

8.La largeur des conducteurs sur les deux côtés du tampon composant doit être le même.

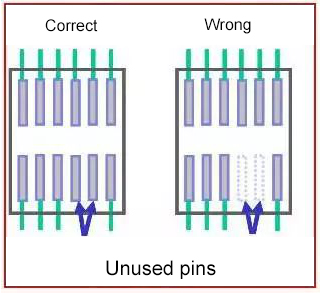

9. Note que les plaquettes S‘il vous plaît des broches non utilisées sont réservés et mis à la terre

Par exemple, dans l‘image ci-dessus, deux broches d‘une puce ne sont pas utilisés, mais les broches physiques du exist à puce. Si les deux broches sont laissées flottantes comme indiqué sur le côté droit de la figure ci-dessus, il est facile de provoquer des interférences. Si tampons sont ajoutés, ils peuvent être protégés afin d‘éviter les interférences.

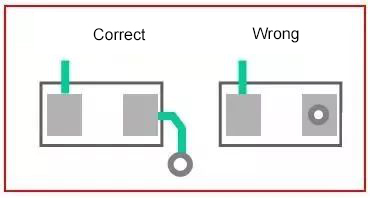

10.Il est préférable de ne pas frapper la via les pads.

S‘il vous plaît noter qu‘il est préférable de ne pas poinçon vias sur les plaquettes, sinon il sera facilement conduire à l‘étain manquant et faux soudage.

11. S‘il vous plaît noter la distance entre la tête ou d‘un composant et le bord de la carte

S‘il vous plaît noter que les fils ou les composants ne peuvent pas être trop près du bord de la carte, en particulier les planches d‘un seul côté. Le conseil d‘administration simple face générale est la plupart du temps une carte de papier, qui est facile à briser après avoir été souligné. Il sera affecté si vous fil ou placez les composants sur les bords.

12.Neet à considérer lala température ambiante de condensateurs électrolytiques à l‘extérieur des sources de chaleur.

Tout d‘abord, nous devons examiner si la température ambiante du condensateur électrolytique répond aux exigences. En second lieu, le condensateur doit être aussi loin de la zone de chauffage que possible pour empêcher l‘électrolyte liquide à l‘intérieur du condensateur électrolytique de sécher.
