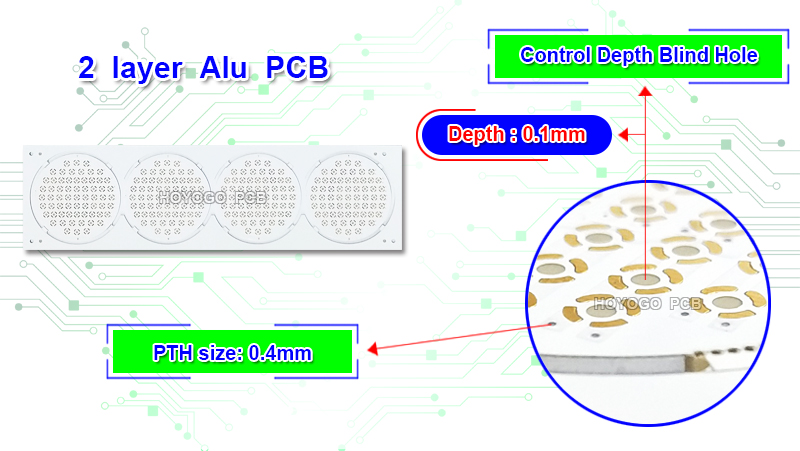

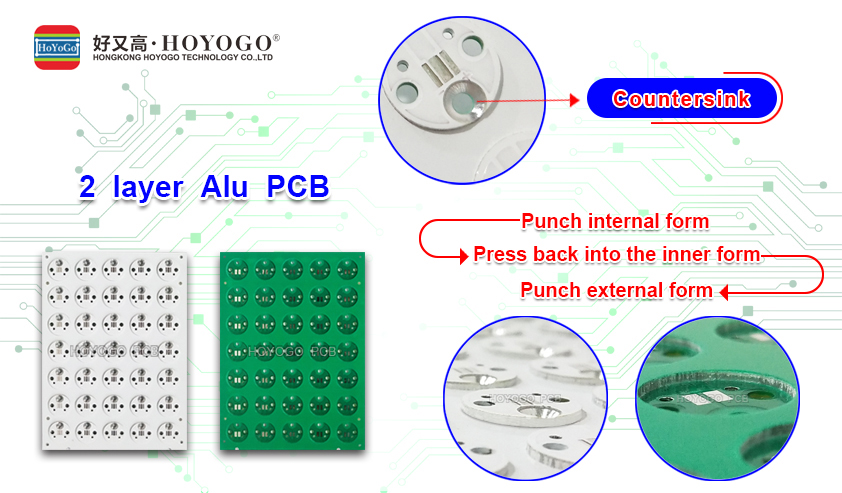

Questions sur la couche substrat en aluminium

1. Couche circuit

En général, une feuille de cuivre électrolytique est gravée pour former un circuit imprimé pour le montage et le raccordement d‘appareils. Par rapport au FR-4 traditionnel, en utilisant la même épaisseur et la même largeur de ligne, le substrat d‘aluminium peut transporter un courant plus élevé.

2. Couche d‘isolation

Il est la technologie de base du substrat d‘aluminium, qui joue principalement le rôle de l‘adhésion, de l‘isolation et de conduction de chaleur. La couche isolante du substrat d‘aluminium est la plus grande couche d‘isolation thermique dans la structure du module de puissance. La meilleure est la conductivité thermique de la couche isolante, plus il est bénéfique à la diffusion de la chaleur générée pendant le fonctionnement du dispositif, et plus la température de fonctionnement du dispositif pour augmenter la puissance est plus favorable. La charge du module réduit le volume, prolonge la vie, et augmente la puissance de sortie. Un module de commande de moteur typique utilise un grand nombre de puits de chaleur, les matériaux d‘interface thermique, et d‘autres accessoires. Le module a un grand volume, la structure complexe et les coûts d‘assemblage élevé. Sur le côté gauche, depuis un substrat en aluminium ayant une conductivité thermique élevée est utilisée, on obtient un produit de montage de surface hautement automatisée. Le nombre de composants de la totalité du produit a été réduite de 130 à 18, la charge d‘alimentation a été augmentée de 30%, et le volume du module a été considérablement réduit. De tels modules à haute densité de puissance ne peuvent être appliquées à des substrats en aluminium à haute conductivité thermique.

3. Substrat en métal

Quel métal à utiliser dépend de la prise en compte globale du coefficient de dilatation thermique, la conductivité thermique, la résistance, la dureté, le poids, l‘état de surface et le coût du substrat métallique. En général, compte tenu du coût et de la performance technique, la plaque d‘aluminium est le choix idéal. Si la conductivité thermique plus élevée, les propriétés mécaniques, les propriétés électriques et d‘autres propriétés spéciales sont nécessaires, des plaques de cuivre, les plaques d‘acier inoxydable, des plaques de fer et les plaques d‘acier au silicium peuvent également être utilisés.
