Règle Réglage de la largeur des lignes et Interligne PCB Design

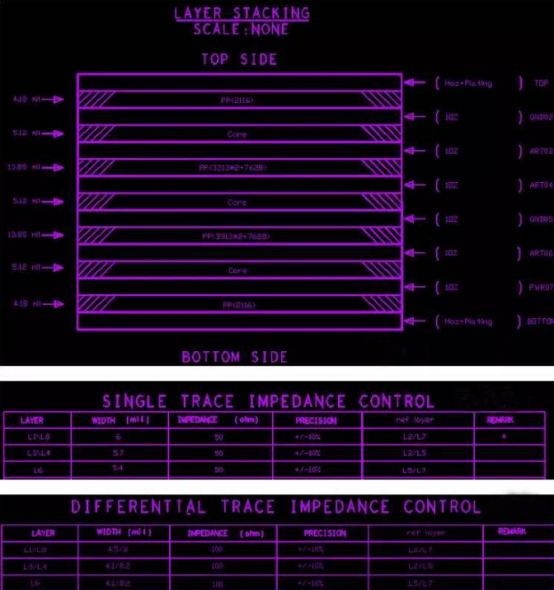

1. Les lignes de signaux que l‘impédance de besoin doit être réglée strictement en fonction de la ligne de la largeur et l‘espacement ligne calculée par la pile. Tels que le signal RF (de commande classique 50R), importante 50R asymétrique, 90R différentiel, 100R de différentiel et d‘autres lignes de signal, la largeur de la ligne spécifique et l‘espacement peuvent être calculées par l‘empilement.

2. L‘espacement de largeur de ligne conçu et la ligne devrait prendre en compte les capacités de processus de production du fabricant de PCB sélectionné. Si la largeur de ligne et de définir l‘espacement de ligne au moment de la conception dépasse la capacité de production du fabricant de PCB, le résultat est que les coûts de production inutiles augmenteront et peuvent même conduire à l‘échec de la production. Dans des circonstances normales, la largeur de ligne et l‘espacement des lignes sont contrôlées à 6/6 mil, et le trou traversant est 12mil (0,3 mm). Fondamentalement, la plupart des fabricants de circuits imprimés peuvent les produire, et le coût de production est plus faible. L‘espacement de la largeur de ligne minimale et la ligne est contrôlée à 2/2 mil, et le trou d‘interconnexion est sélectionnée pour être 4mil (0,1 mm, à ce moment, il est en général un volet HDI enterré par la conception, ce qui nécessite des trous d‘interconnexion au laser). A cette époque, la plupart des fabricants de PCB ne peuvent plus produire, et le prix est aussi le plus cher. La règle de réglage de la largeur de la ligne et de la ligne d‘espacement se réfère ici à la taille entre éléments tels que la ligne à travers, ligne à ligne, ligne-tampon à ligne par l‘intermédiaire, et via-à-pad.

3. Règles de réglage faut tenir compte des goulots d‘étranglement de conception dans le fichier de conception. Pour une puce de 1 mm de BGA, la profondeur de la broche est peu profonde, et une seule ligne de signal est nécessaire entre les deux rangées de broches, 6 / 6mil min. la largeur de ligne et l‘espacement des lignes peuvent être réglés. Si la profondeur de la broche est profonde, deux lignes de signaux doivent être exécutés entre les deux rangées de broches, puis fixées à 4 / 4mil. Pour une puce de 0,65 mm BGA, généralement fixé à 4/4 mil; pour une puce de 0,5 mm de BGA, la largeur de ligne minimale et l‘espacement des lignes doivent être réglées sur 3,5 / 3.5mil. Pour une puce 0.4mm BGA, la conception HDI est habituellement nécessaire. En général, les goulots d‘étranglement de conception, les règles régionales peuvent être définies, la largeur des lignes locales et interlignes sont réglés sur des petits points et des largeurs de ligne et l‘espacement des lignes dans d‘autres endroits du PCB sont configurés pour être plus grand, afin de faciliter la production et d‘améliorer PCB taux de qualification.

4. Il doit être fixé en fonction de la densité de la conception de PCB. La densité est plus petite, la carte de circuit sera plus souple, vous pouvez définir la largeur de la ligne et l‘espacement des lignes pour être un peu plus grand, et vice versa. En général, vous pouvez suivre ces étapes pour configurer:

1) 8 / 8mil, le via est 12mil (0.3mm).

2) 6 / 6mil, le via est 12mil (0.3mm).

3) 4 / 4mil, le via est 8mil (0.2mm).

4) 3,5 / 3.5mil, le via est 8mil (0.2mm).

5) 3,5 / 3.5mil, par l‘intermédiaire est 4mil (0.1mm, le forage au laser).

6) 2 / 2mil, par l‘intermédiaire de trous est 4mil (0,1 mm, le forage au laser).
