Les petits principes de conception de PCB et de la technologie

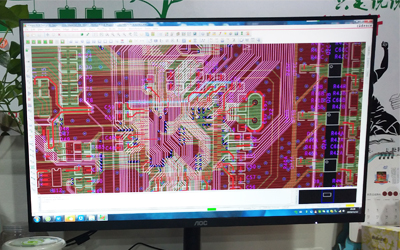

1. Sélection de la largeur du circuit imprimé:

La largeur minimale d‘un circuit imprimé est liée à la quantité de courant circulant à travers le fil:

Si la largeur du fil imprimé est trop petite, la résistance du fil imprimé est grande, et la chute de tension sur la ligne est importante, ce qui aura une incidence sur les performances du circuit.

Si la largeur du fil est trop large, la densité de routage n‘est pas élevé, et la zone de PCB augmente.

En plus de l‘augmentation des coûts, il est peu propice à la miniaturisation. Si le courant de charge est calculée à 20 A / mm2, lorsque l‘épaisseur de la feuille d‘aluminium recouvert de cuivre est de 0,5 mm, la charge de courant de ligne de 1 mm de largeur est de 1 A. Par conséquent, la largeur de fil de 1--2.54mm (40- -100mil) peut répondre aux exigences d‘application générale. Vous pouvez augmenter de façon appropriée le sol et l‘alimentation de l‘équipement de haute puissance carte selon la puissance, et vous pouvez également augmenter la largeur de ligne appropriée. Sur un circuit numérique de faible puissance, afin d‘améliorer la densité de câblage, la largeur de ligne minimum doit être 0.254-1.27mm, qui est 10-15mil. Dans le même PCB, les fils d‘alimentation et de masse sont plus épaisses que les lignes de signal.

2. Interligne: Quand il est 1.5MM, environ 60mil, la résistance d‘isolement entre les circuits est supérieure à 20M ohms, et la tension de tenue maximale entre les lignes peut atteindre 300V. Lorsque l‘espacement entre les lignes est de 1 mm et environ 40mil, la tension de tenue maximale entre les lignes est de 200V. Par conséquent, sur un circuit imprimé avec des tensions comprises entre basse et des lignes de moyenne tension non supérieure à 200V, l‘espacement lin est 1,0-1,5 mm, ce qui est 40-60mil. Par exemple, dans un système de circuit numérique, il est nécessaire de considérer la tension de claquage, tant que le processus de production le permet, la tension de claquage peut être très faible.

3. Pad: Pour 1 / 8W résistances, un diamètre de fil de tampon de 28mil est suffisante. Mais pour 1 / 2W, le diamètre du plomb pad doit être 32mil. Si le trou de plomb est trop grande, la largeur de l‘anneau de cuivre du pad est relativement réduite, ce qui entraîne une diminution de l‘adhérence du patin et tombent Cillit. Toutefois, si le trou de plomb est trop petit, il est difficile de monter le composant.

4. TIRAGE cadre du circuit: La distance la plus courte entre la ligne de trame et les broches de composants tampons ne peut pas être inférieure à 2 mm, généralement 5MM est plus raisonnable, sinon la mise à pied sera difficile.

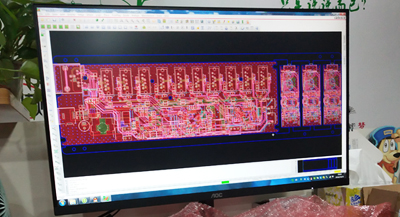

5. Principe de mise en page des composants:

R: Principe général: Dans la conception de PCB, s‘il existe des circuits numériques, des circuits analogiques et des circuits à courant élevé dans le système de circuit, ils doivent être mis séparément pour réduire au minimum l‘intégration entre les systèmes. Dans le même type de circuit, les composants sont divisés en fonction du débit du signal et la fonction.

6. L‘unité de traitement de signal d‘entrée et le signal de sortie des composants d‘entraînement doivent être à proximité du bord de la platine, de sorte rendre les lignes d‘entrée et signal de sortie le plus court possible afin de réduire les interférences d‘entrée et de sortie.

7. direction de placement des composants: Les composants ne peuvent être agencés dans des directions horizontale et verticale, sinon ils ne doivent pas être utilisés dans des plug-ins.

8. Composants hauteur: Pour les cartes de densité moyenne, la distance entre les petits composants (tels que des résistances de faible puissance, des condensateurs, des diodes et d‘autres composants discrets) est en relation avec le module d‘extension et le processus de brasage. Lors de brasage à la vague, la hauteur composant peut être 50-100mil (1.27-2.54mm), si actionné manuellement, de la hauteur composant peut être plus grande, comme 100mil. Pour puces de circuit intégré, la hauteur composant est généralement 100-150mil.

9. Lorsque la différence de potentiel entrecomposants est grand, l‘espacement composant doit être suffisamment grande pour empêcher une décharge.

10. Le condensateur de découplage qui est entré dans le circuit intégré doit être proche de l‘énergie et des repères au sol de la puce, sinon l‘effet de filtrage sera pire. Dans les circuits numériques, pour assurer le fonctionnement reliabe des systèmes de circuit numérique, des capacités de découplage de circuits intégrés sont généralement placés entre la puissance et la masse de chaque puce de circuit intégré numérique. condensateurs de découplage utilisent généralement des condensateurs en céramique avec une capacité de 0,01 ~ 0.1UF. Le choix de la capacité du condensateur de découplage est généralement basé sur l‘inverse de la fréquence de fonctionnement du système F. En outre, un condensateur 10UF et un condensateur en céramique 0.01uF doivent être connectés entre l‘alimentation et le fil de terre à l‘entrée d‘alimentation du circuit.

11. Les composants du circuit d‘horloge doivent être aussi proches que possible des broches de signaux d‘horloge de la puce de système de SCM pour réduire la longueur de câblage du circuit d‘horloge. Il est préférable de ne pas la route sous les pins.
