Le rôle de la couverture du bouclier dans la conception de la PCB

Shenzhen Hoyogo Technologie électronique Co., Ltd. Spécialisé dans la fourniture de services globaux de fabrication de l‘électronique PCBA et peut également fournir aux clients une gamme complète de services à valeur ajoutée: y compris l‘assemblage SMT, le développement du programme PCB, la conception schématique, la mise en page PCB et le routage, la correspondance de la liste des nomenclatures, l‘approvisionnement des composants et d‘autres services.

Connaissez-vous le rôle de la couverture du bouclier dans la conception de la PCB?

Qu‘est-ce qu‘une couverture de bouclier?

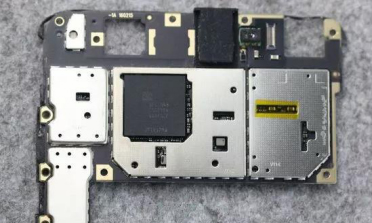

Le couvercle du blindage est un couvercle en métal alliage, qui est un composant essentiel pour réduire le rayonnement de l‘écran. Il est utilisé dans les produits MID ou VR, qui peuvent réduire efficacement les interférences mutuelles entre les modules. Il est courant dans l‘isolement entre le module de fonction de contrôle principal et le module d‘alimentation et le module WiFi.

LePUrpose deSHieldCouvrirCLèvre

Généralement, il existe des produits qui utilisent la communication sans fil et les cadres de bouclier sont généralement conçus sur la carte de circuit imprimé pour isoler les interférences électromagnétiques (EMI). Cependant, pour effectuer la fonction de cadre du bouclier, deux parties sont généralement nécessaires, l‘un est le cadre de blindage traité par le patch SMT, et l‘autre est le couvercle du blindage. De cette manière, plus de deux ensembles de moules de presse doivent être ouverts.

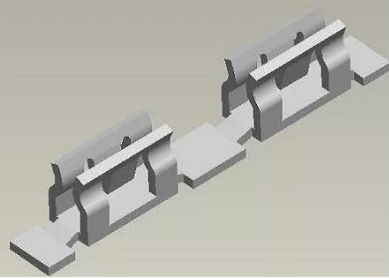

Maintenant, certains fabricants ont proposé une méthode d‘utilisation de clips au lieu de cadres de bouclier. Ce type de clip peut non seulement être traitée par le patch SMT, mais est également de petite taille, ce qui n‘a pas peur de la déformation. Ce type de clip peut directement remplacer le cadre du blindage. Une fois que le clip est soudé sur la carte de circuit imprimé, le couvercle du blindage peut être installé directement au milieu de ces clips et serré, ce qui équivaut à réduire le coût d‘un cadre de bouclier.

Bien que le clip de protection présente de nombreux avantages et avantages de coûts, il existe encore de nombreux problèmes de conception technique qui ont besoin d‘attention:

1. Est-il recommandé à quelle distance placer le clip? Selon la réponse du fabricant, le clip peut généralement être placé à 25 mm.

2. Fondamentalement, nous avons conçu et placé un clip de blindage dans les coins, qui peut faciliter l‘installation de l‘opérateur de la couverture du blindage avec précision. Ensuite, certains tissus à la terre sont également conçus dans d‘autres endroits où il n‘y a pas de clip de protection. D‘une part, la capacité d‘isolement électromagnétique du blindage peut être légèrement améliorée. D‘autre part, lorsque la pince bloquée est invalide, elle peut être modifiée à un cadre de blindage immédiatement sans la nécessité de redéfinir la carte de circuit imprimé.

Le module d‘utilisation de la couverture du bouclier

Dans la conception de la PCB des produits MID ou VR, nous protégerons souvent certains modules:

1.PuissanceMODULE (PMU + DCDC + LDO)

Le module de puissance existe généralement sur le circuit imprimé sous forme de source de chaleur et d‘interférences, et une couverture de bouclier est ajoutée pour réduire efficacement ses interférences de rayonnement externes.

2.Module de base (CPU + DDR + Flash [EMMC])

Le module de base est la partie centrale de la carte de circuit imprimé, et une opération stable et non perturbée est une partie importante de la stabilité du système. En tant que module sensible aux interférences externes, une couverture de bouclier est généralement conçue pour le protéger.

3.Wifi et bluetoothMODULE

Avec l‘augmentation continue de l‘intégration du module, le module WiFi intègre également de nombreuses autres fonctions. Par exemple, Bluetooth, plus intégré, il interférera naturellement avec la réception des signaux WiFi. Une autre source majeure d‘interférence est la composante du circuit imprimé et les circuits haute fréquence.n Ils travaillent produiront une forte interférence. À l‘heure actuelle, la plupart des fabricants de marques utiliseront le bouclier pour éliminer ou réduire les interférences de la carte mère dans l‘antenne. Le bouclier métallique est un bon choix. Ils peuvent protéger efficacement l‘influence des ondes électromagnétiques sur le circuit interne et empêchent également les ondes électromagnétiques générées à l‘intérieur de l‘extérieur. Bien sûr, l‘emplacement de l‘antenne est également très important, généralement placé dans un endroit propre sur le bord de la carte de circuit imprimé.

CommunDRawingMEthods debouclierCsur

Lors de la conception du bouclier, essayez d‘être rectangulaire et non polygonal, ce qui augmente la difficulté de production. Veuillez consulter la photo ci-dessous, ce qui montre les méthodes de dessin couramment utilisées et la mise en place de clips de bouclier.
