les tests de qualité professionnelle

trou de cuivre Principe de testeur et méthode - courant de Foucault

Mesure inductance de matériau et les corrélats que l‘épaisseur

Comment ça marche:

.Coil crée un champ magnétique oscillant

.Eddy courants sont induits sur un matériau conducteur

.Eddy courants créent inductance dans la sonde qui se traduisent par une épaisseur

.Intensity des courants de Foucault dépend de la conductivité et de la profondeur de pénétration à la fois dans le revêtement et la base

.Eddy courant différentiel est comparé à des intensités et à des niveaux infinite nues pour calculer l‘épaisseur

.Sometimes appelé jauge non ferreux (NF)

Cuivre Jauge d‘épaisseur Introduction

【Utilisez】

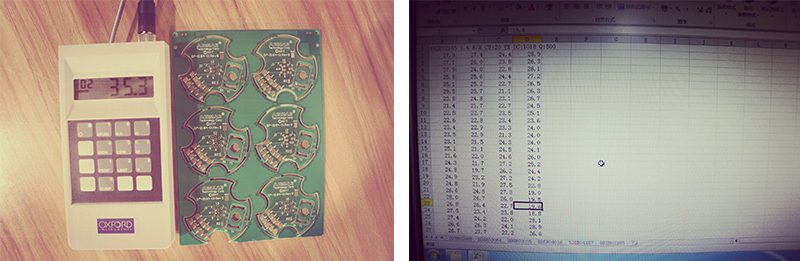

Cet instrument est adapté pour la mesure non destructive et précise de l‘épaisseur de cuivre de trou avant et après la gravure de cartes de circuits imprimés

【Avantages du produit】

1: La fonction de compensation automatique de la température permet la carte de circuit devant être détecté immédiatement après l‘arrachage du bain de placage. Cela réduit les coûts et déchets réusinage.

2: La conception unique rend le compteur du CMI500 capable de mesurer les cartes de circuits multicouches à double ou même et peut mesurer par l‘étain et l‘étain / plomb résiste.

3: design portatif, alimenté par batterie.

4: un millième d‘une unité de conversion pouce / micron.

5: port de sortie série pour le transfert des résultats aux statistiques imprimante ou OICM est unique et le programme de génération de rapports

【Paramètres techniques】

1: La fonction de compensation automatique de la température permet la carte de circuit devant être détecté immédiatement après l‘arrachage du bain de placage. Cela réduit les coûts et déchets réusinage.

2: La conception unique rend le compteur du CMI500 capable de mesurer les cartes de circuits multicouches à double ou même et peut mesurer par l‘étain et l‘étain / plomb résiste.

3: design portatif, alimenté par batterie.

4: un millième d‘une unité de conversion pouce / micron.

5: port de sortie série pour le transfert des résultats aux statistiques imprimante ou OICM est unique et le programme de génération de rapports
